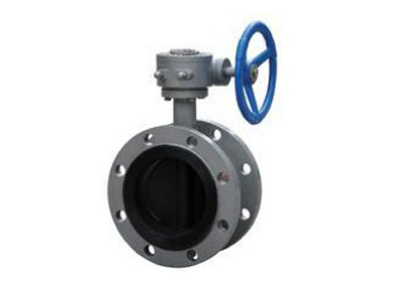

半襯蝶閥

D341J軟密封蝶閥，襯膠蝶閥適用于溫度≤120℃，公稱壓國≤1.6MPa食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為； 1、設計新穎、合理、結構獨Te，重量輕，啟閉訊速。 2、操力矩小，操作方便，省力靈巧。 3、可以任何位置安裝、維修方便。 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

產品詳情

襯膠蝶閥采用標準

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

D341J-襯膠蝶閥主要技術參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸汽、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

襯膠蝶閥D341J主要零件的材質

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

襯膠蝶閥D341J-密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐Zui高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐Zui低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

D341J-16/25C.P.R.V系列襯膠蝶閥

公稱通徑		結構長度（標準值）		外形尺寸（參考值）										連接尺寸（標準值）
公稱通徑		L		H	Dt341F46			Dt641F46			Dt941F46			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	165	125	4-18	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
80	3	114	180	120	380	180	200	645	355	92	565	250	255	200	160	8-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
150	6	140	210	175	555	270	280	800	250	138	705	300	315	285	240	8-22	300	250	8-26
200	8	152	230	208	605	270	280	850	250	170	775	300	315	340	295	12-22	360	310	12-26
250	10	165	250	243	680	270	280	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	6	216	310	340	915	450	470	1190	650	220	1210	300	714	580	525	16-30	620	550	16-36
450	8	222	330	380	960	450	470	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	20	229	350	410	1020	480	470	1290	850	280	1415	575	714	715	650	20-33	730	660	20-36
600	24	267	390	470	1225	640	490	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	28	292	430	550	1355	640	660	1585	1250	380	1844	656	810	910	840	24-36	960	875	24-42
800	32	318	470	640	1470	640	660	1700	1250	280	2040	656	810	1025	950	24-39	1085	990	24-48
900	36	330	510	710	1545	650	900	1865	1250	280	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	770	1795	650	900	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	890	1965	650	900	2226	1500	380	2640	785	863	1485	1390	32-48	1530	1420	32
