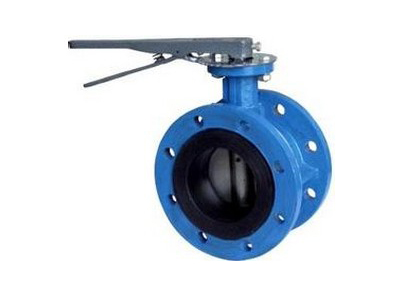

襯膠手動蝶閥

D41X(半襯)、D41J、D41J(全襯)襯膠手動蝶閥是用隨閥桿一起轉動的蝶板做啟閉件,用以實現閥門開啟、關閉與調節. 手動襯膠蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.

產品詳情

襯膠手動蝶閥標準

設計與制造：GB12238

結構長度：GB12221（13系列）

法蘭連接尺寸：GB4216

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿

任選附件：蝸輪裝置、氣動裝置、電動裝置

襯膠手動蝶閥用途

密封圈材料代號 適用溫度適用介質

NR ≤85℃ 水、空氣、酸堿類

CR ≤85℃ 水、煤氣、酸堿類

NBR ≤100℃ 水、油品

CPDM ≤120℃ 水、蒸汽、一般酸堿類

FKM ≤150℃ 水、蒸汽、強酸堿類

襯膠手動蝶閥適用介質

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

手動襯膠蝶閥材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置	組合件

襯膠手動蝶閥主要尺寸參數

公稱通徑DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	質量
公稱通徑DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	質量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26		327	420	242
500	229	671	620	20-26		352	480	279
600	267	780	725	20-30		446	560	396
700	292	895	840	24-30		486	610	596
