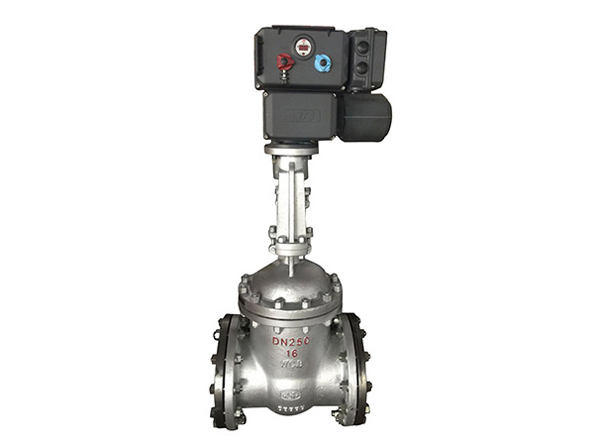

電動閘閥

電動閘閥結構特點

①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用An全可靠。

②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。

③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。

④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。

⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。

⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。

⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

產品詳情

電動閘閥由閥桿、閥體、閥蓋、閘板、驅動及另外零件(緊固件、閥桿螺母、密封填料)組成，電動閘閥閥桿按流動內容分為明桿(起落軸)和暗桿(扭轉軸)，閘閥是以而分為明桿閘閥和暗桿閘閥兩種。

1、明桿閘閥。手輪(或另外驅動)靜止在閥桿螺母上，當手輪(或另外驅動)遷移轉變發動閥桿螺母扭轉時，閥桿作凹凸移動，從而發動閘閥作起落流動而啟閉管路。

明桿閘閥封閉時，閥桿從手輪上方伸出，大概直接顯示電動閘閥的封閉水平。閥桿梯形羅紋在閥桿上的上半部，不予介質直接構兵，不受介質腐化，并且光滑方面。是以，它實用于腐化性介質、污濁介質和高溫蒸汽介質的電動閘閥上。閥的啟閉水平大概從羅紋直接看出，便于獨霸也是其長處之一。短處是，因?yàn)榱_紋外漏，容易黏上空氣中的塵土，加速羅紋磨損，故應只管即便安放于室內。雖然是這樣，壟斷還是較為普遍。

2、暗桿閘閥。手輪(或另外驅動)靜止在閥桿上，閥桿羅紋靜止在閘板頂部，當手輪(或另外驅動)遷移轉變時，電動閘閥羅紋發動閘板作起落流動。閥桿只能做扭轉流動。長處是，封閉時閥桿不舉高，所需安放空間較小。故它常作為大通道閘閥，或安放空間受限定的場合。因?yàn)殚y桿不做起落流動，不能像明桿閘閥那樣，經由閥桿伸出長度來顯示封閉水平，是以，應裝設開度指揮器。
