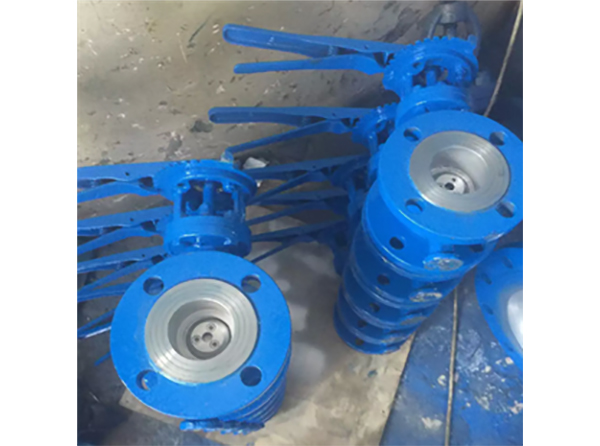

D43H手動硬密封蝶閥

D43H手動硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。被廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。

產品詳情

D43H手動硬密封蝶閥產品特點

1、采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

D43H手動硬密封蝶閥主要零件材料　

名稱	材料
閥體	碳鋼、不銹鋼、鉻鉬釩鋼
閥板	碳鋼、不銹鋼、鉻鉬釩鋼
閥桿	2Cr13不銹鋼、鉻鉬釩鋼
密封圈	不銹鋼、聚四氟乙烯
填料	柔性石墨、聚四氟乙烯

D43H手動硬密封蝶閥主要技術參數　

公稱通徑	DNmm	50-150
公稱壓力	PNMPa	1.0	1.6	2.5
試驗壓力PsMPa	強度試驗	1.5	2.4	3.75
密封試驗	1.1	1.76	2.75
氣密封試驗	0.5-0.7MPa
適用介質	水、油品、蒸氣、酸、減等
適用溫度	-40℃-570℃

D43H手動硬密封蝶閥執行標準

設計規范：	GB/T 12238
結構長度：	GB/T 12221
法蘭連接：	GB/T 9113
試驗與檢驗：	GB/T 13927
產品標識：	GB/T 12220

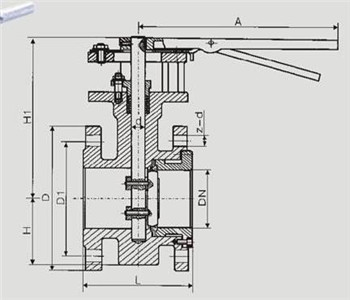

D43H手動硬密封蝶閥圖例

手動硬密封蝶閥

D43H手動硬密封蝶閥外形主要連接尺寸

通徑		主要尺寸			1.0-1.6MPa				2.5MPa
mm	lncb	L	H	H1	D	D1	A	Z-φd	D	D1	A	Z一φd
50	2	108	75	192	165	125	275	4-18	165	125	275	4-18
65	21/2	112	93	218	185	145	275	4-18	185	145	275	8-18
80	3	114	110	230	200	160	275	8-18	200	160	275	8-18
100	4	127	140	240	220	180	275	8-18	235	190	275	8-22
125	5	140	175	290	250	210	362	8-18	270	220	362	8-26
150	6	140	180	310	285	240	362	8-22	300	250	362	8-26
