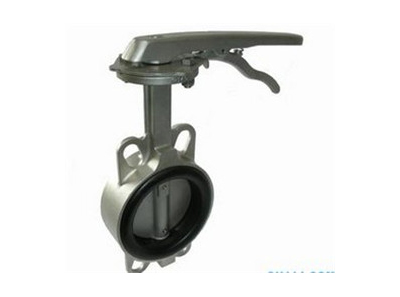

雙法蘭對夾軟密封蝶閥

雙法蘭對夾軟密封蝶閥是對夾式蝶閥一種，屬于軟密封蝶閥，是用圓盤板式（又稱蝶板的啟閉件轉動0-90來開啟和關閉的通道的旋轉閥。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品詳情

雙法蘭對夾軟密封蝶閥主要結構性能參數:

1.傳動：手動、蝸輪、傘齒輪、氣動/電動(帶手動)

2.連接：內螺紋、外螺紋、法蘭、焊接、對夾式、卡箍、卡套

3.結構：中線式、單偏心、雙偏心、三偏心

4.密封：軟密封、硬密封、襯膠、襯氟等。

5.口徑：DN50≤DN200

6.溫度：0℃≤80℃

7.壓力：0.6Mpa≤4.0Mpa

8.閥體材料：不銹鋼、鑄鋼、碳鋼、鑄鐵等。

9.介質：水、油品、蒸汽等。

制造標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

雙法蘭對夾軟密封蝶閥D371 X - 6 Z Q C P R系列連接尺寸

雙法蘭對夾軟密封蝶閥

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）						參考重量
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d	KG
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18	7
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18	8
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18	8.5
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18	10
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18	11.4
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22	14
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22	30
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26	38
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26	49
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26	82
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30	107
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30	120
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33	158
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36	308
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36	410
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39	500
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39	595
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42	680
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48	733
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48	970
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56	1130
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	4-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62
