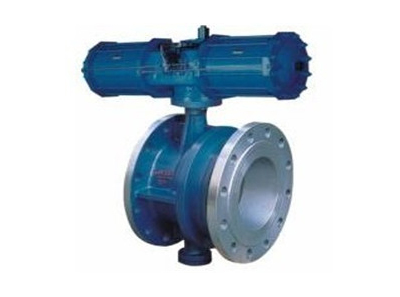

DS341X伸縮蝶閥

DS341X伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨Te、重量輕、操作方便、啟閉迅速。

DS341X伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。

產品詳情

氣動伸縮蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

DS341X伸縮蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

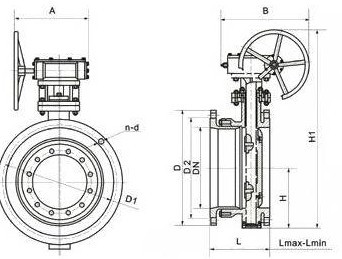

DS341X伸縮蝶閥結構圖

氣動伸縮蝶閥主要連接及外形尺寸

公稱通徑		外形尺寸(參考值)					法蘭尺寸和螺栓孔尺寸(標準值)
公稱通徑		H	H1	Zui大長度	Zui小長度	設計長度	A	B	0.6MPa
mm	in	H	H1	Zui大長度	Zui小長度	設計長度	A	B	D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	140	110	88	4-14
65	21/2	95	337	190	154	172	180	200	160	130	108	4-14
80	3	98	347	198	166	182	180	200	190	150	124	4-18
100	4	114	373	228	188	208	180	200	210	170	144	4-18
125	5	128	405	240	204	550	180	200	240	200	174	8-18
150	6	139	440	246	206	226	270	280	265	225	199	8-18
200	8	174	612	265	219	242	400	425	320	280	254	8-18
250	10	215	693	295	240	267	400	425	375	335	309	12-18
300	12	245	747	308	265	282	450	560	440	395	363	12-22
350	14	270	802	327	272	300	450	560	490	445	413	12-22
400	16	305	991	368	308	338	535	580	540	495	163	16-22
450	18	325	1037	370	310	340	535	580	595	550	518	16-22
500	20	360	1127	392	332	362	535	580	645	600	568	20-22
600	24	445	1377	441	375	408	570	660	755	705	667	20-26
700	28	505	1496	460	400	430	750	550	860	810	772	24-26
800	32	560	1584	499	445	475	750	550	975	920	878	24-30
900	36	630	1676	520	460	490	750	550	1075	1020	978	24-30
1000	40	680	1760	600	530	565	900	750	1175	1120	1078	28-30
1200	48	795	2018	675	571	623	1000	925	1405	1340	1295	32-33
1400	56	900	2363	760	683	722	1000	925	1630	1560	1510	36-36
1600	64	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36
1800	72	1124	2844	930	830	880	1100	980	20475	1970	1718	44-39
2000	80	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42
