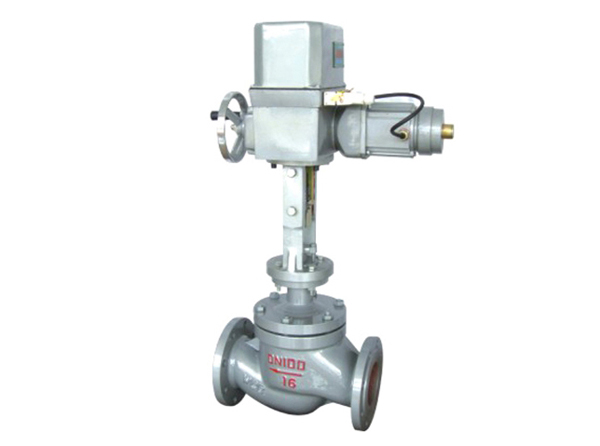

T947H型電動套筒調節閥

T947H型電動套筒調節閥是由SKZ和閥體兩部分組成。應用于中壓鍋爐的給水管道上，供調節鍋爐給水流量用。

口徑：DN25-300

壓力：1.6-10.0MPa

材質：鑄鋼、鉻鉬鋼、不銹鋼

產品詳情

電動套筒調節閥閥芯結構是以套筒與閥瓣為間隙配合，套筒上開有多個節流窗口，窗口的形狀決定了調節閥的流量特性，窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構，閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副，保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量系數Cv 。閥瓣上平行于軸向有對稱分布的平衡孔，使閥瓣上下端面的腔室連通，這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消，介質在閥桿上產生的不平衡力就非常小。通過接收工業自動化控制系統的信號（如：4~20mA或1-5V DC）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

主要技術性能指標

項目	指標
泄漏量	單座：金屬閥座：IV級，小于額定流量的10－4軟閥座：VI級，小于額定流量的10－7 套筒：單密封型 IV級，小于額定流量的 10－4；雙密封型Ⅲ 級，小于額定流量的 10－3。符合GB4213-92標準
基本誤差	±2.5%
回　差	2.0%
死　區	3.0%
始終點偏差	±2.5%
額定行程偏差	2.5%

規格和技術參數

公稱通徑 mm			G3/4″	20				25	40		50	65	80	100	125	150	200
閥座直徑			3/4/5/6/7/8	10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	單座	直線	0.08/0.22/ 0.20/0.32/ 0.50/0.80	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	單座	等百分比	0.08/0.22/ 0.20/0.32/ 0.50/0.80	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
	套筒	直線					6.9	11	17.6	27.5	44	69	110	176	275	400	630
	套筒	等百分比					6.3	10	16	25	40	63	100	160	250	360	570
額定行程			10	16					25			40			60
公稱壓力 MPa			單座、套筒：1.6、4.0、6.4
閥體、閥蓋			WCB、ZG1Cr18Ni9Ti、 CF8M、CF3M、316、316L、耐腐蝕合金等。
閥芯、閥座			1Cr18Ni9Ti、 316、316L；鈦，耐腐蝕合金，不銹鋼堆焊司太萊合金等。
閥芯形式			單座：金屬閥座：IV級，小于額定流量的10－4 軟閥座：VI級，小于額定流量的10－7 套筒：單密封—單座套筒式柱塞型閥芯；雙密封—雙座套筒式柱塞型閥芯。
填料材質			聚四氟乙烯、柔性石墨、不銹鋼波紋管
流量特性			直線、等百分比、快開特性
作用形式			電開式、電關式
工作溫度			普通型：鑄鐵－20～200℃，鑄鋼－40～250℃，鑄不銹鋼－60～250℃ 散熱片型：鑄鋼－40～450℃，鑄不銹鋼－60～450℃，特殊訂貨：450～600℃，低溫型：ZG1Cr18Ni9Ti（－196℃）、CF8M、CF3M（－253℃）
可調范圍			單座30：1、50：1；套筒30：1、50：1
工作條件			溫度：-25℃~+55℃ 相對濕度：5%~99.99%
